国产传媒视频在线观看,国产精彩精品视频,蜜臀久久精品,www.精品av.com

名稱：科建儀器

成立時(shí)間：2003年

專營(yíng)：膠黏力學(xué)測(cè)試儀器、環(huán)境測(cè)試儀器、涂布制樣類、光學(xué)檢測(cè)儀器、輔材儀器設(shè)備、制品印刷儀器設(shè)備

拉力試驗(yàn)機(jī)用于測(cè)試各種材料的靜載、拉伸、壓縮、彎曲、剪切和剝離等力學(xué)性能。適用于測(cè)試塑料片材、管材、異型材、塑料薄膜、橡膠、電線電纜等各種物理機(jī)械性能。它是材料開發(fā)、物性測(cè)試、教學(xué)研究、質(zhì)量控制等不可缺少的測(cè)試設(shè)備。

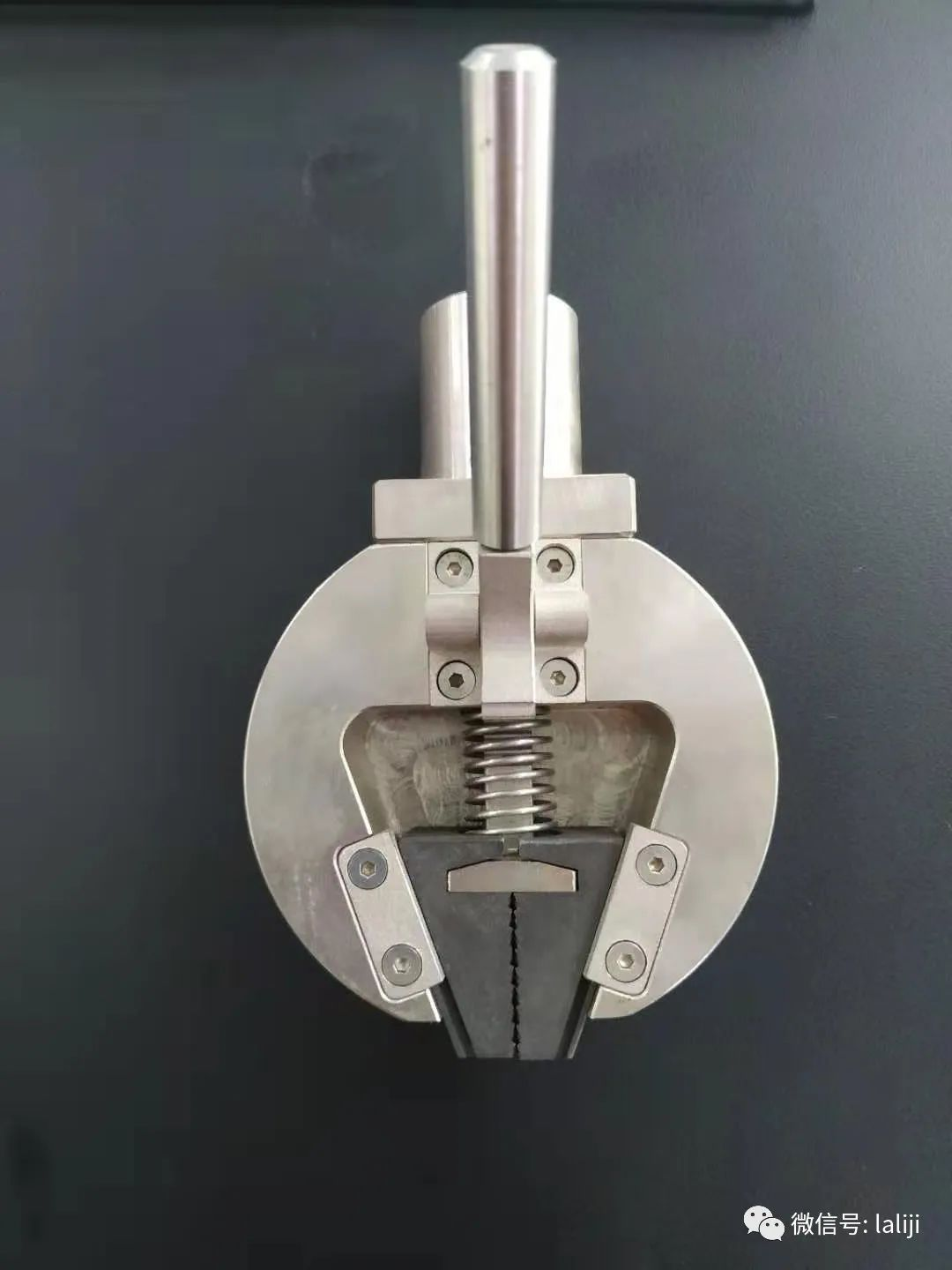

拉伸機(jī)夾具是儀器的重要組成部分， 不同的材料需要不同的固定裝置，這也是測(cè)試順利進(jìn)行和測(cè)試結(jié)果準(zhǔn)確性的重要因素。拉伸試驗(yàn)機(jī)在使用過程中會(huì)打滑。是什么原因？編輯總結(jié)，原因可以分為兩類：人為因素和設(shè)備因素。

人為因素

操作人員在測(cè)試過程中未按照正確的測(cè)試方法進(jìn)行操作。有兩個(gè)主要因素：樣品的夾緊長(zhǎng)度短和夾具的鉗口選擇不當(dāng)。

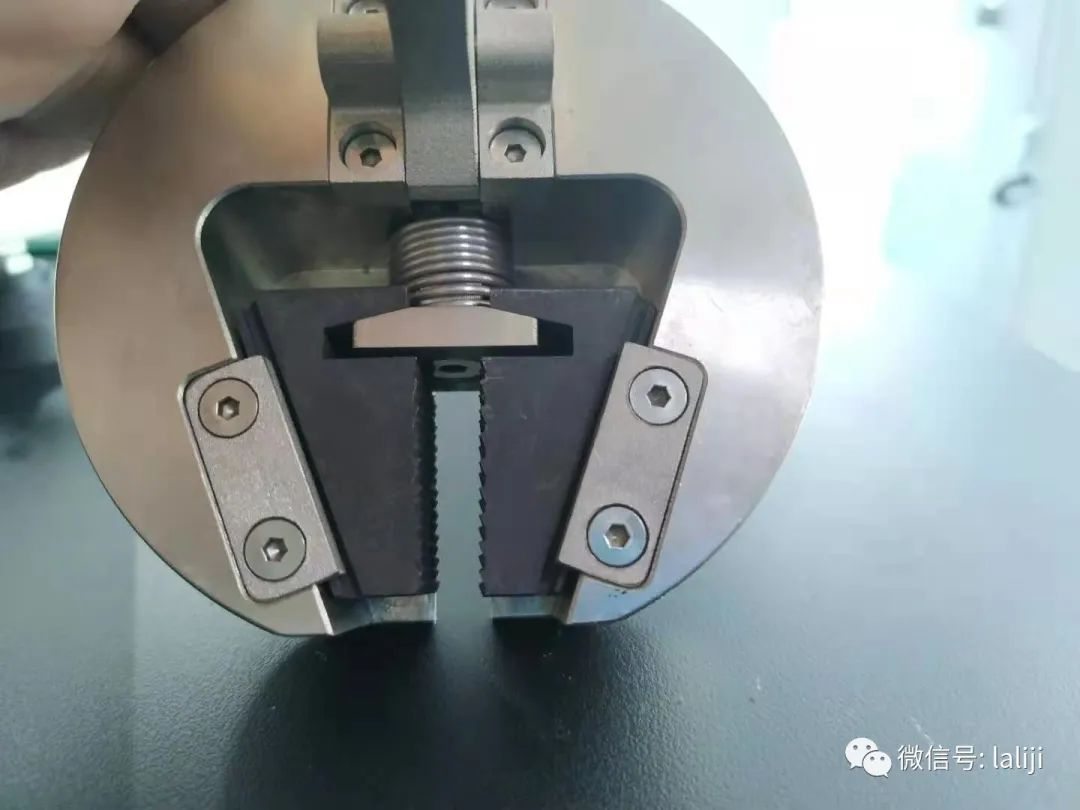

1、鉗夾的鉗口選擇不當(dāng)。拉伸試驗(yàn)機(jī)的夾具具有多種不同的規(guī)格和夾持面。不同的樣品用于不同的夾具。一些操作員在測(cè)試過程中使用大鉗口夾住小部分樣品，或使用小夾具夾住較大的樣品，出現(xiàn)夾具與樣品不緊密接觸，從而顯著降低了摩擦系數(shù)。會(huì)導(dǎo)致夾具的鱗狀尖峰被非正常磨平，并且摩擦力大大降低。當(dāng)試樣上的力逐漸增加而達(dá)到較大的靜摩擦力時(shí)，試樣將打滑，從而導(dǎo)致表面產(chǎn)生虛假的屈服現(xiàn)象。

2、測(cè)試夾持長(zhǎng)度相對(duì)較短。使用測(cè)試機(jī)夾具的正確方法應(yīng)該是，當(dāng)試件的夾緊長(zhǎng)度與夾具齒面的長(zhǎng)度相同時(shí)，首先在人工控制的幫助下推動(dòng)鉗口使其看起來(lái)像在夾緊面上。然后，通過測(cè)試機(jī)梁的移動(dòng)將初始摩擦力加載到樣品上。當(dāng)摩擦力拉動(dòng)夾具口（楔形嘴）時(shí)，軸向張力越大，產(chǎn)生的夾緊力就越大，試驗(yàn)機(jī)就將試樣品夾緊，帶有兩個(gè)傾斜表面的楔形嘴設(shè)計(jì)用于承受均勻的壓縮應(yīng)力。但是，一些操作員沒有按照測(cè)試機(jī)的使用要求進(jìn)行操作。樣品夾持長(zhǎng)度短，或樣品處理長(zhǎng)度過短，導(dǎo)致在楔形口的傾斜表面上受力不均勻，楔形口的局部應(yīng)力遠(yuǎn)遠(yuǎn)超過材料。楔形嘴的屈服強(qiáng)度發(fā)生塑性變形，嚴(yán)重向外彎曲，并且楔形嘴的傾斜表面塌陷或磨損。在這種情況下，如果夾具將繼續(xù)使用，從而減小了楔形嘴的角度，惡化了夾具主體的應(yīng)力狀態(tài)并導(dǎo)致打滑。

設(shè)備原因

設(shè)備原因主要有拉力機(jī)在拉試樣時(shí)由于氧化鐵皮落入楔形塊斜面而引起打滑。金屬試樣在進(jìn)行拉拔過程中產(chǎn)生金屬氧化鐵皮，氧化鐵皮會(huì)落入到楔形塊與夾具相結(jié)合的斜面中，使得斜面的平整度被破壞、表面粗糙度嚴(yán)重下降，使楔形口（楔形塊）運(yùn)動(dòng)不靈活，在拉力不斷增加時(shí)，楔形塊沿燕尾斜面的滑動(dòng)中產(chǎn)生爬行（跳躍行進(jìn)）。拉伸加載過程中時(shí)常出現(xiàn)的叭、叭之聲，就是這樣產(chǎn)生的。這就是通常所說的打滑。

廣東·東莞·萬(wàn)江莫屋第二工業(yè)區(qū)致富路2號(hào)

聯(lián)系人：13925540756盤先生

聯(lián)系人：15817797557譚先生

精選留言

用戶設(shè)置不下載評(píng)論
